Centrale hydroélectrique de Markovci
Projet datant de mars 2018 pour l’équipement d’une turbine T800 de 14 kW intégrée à un barrage.
12 - 03 - 2018

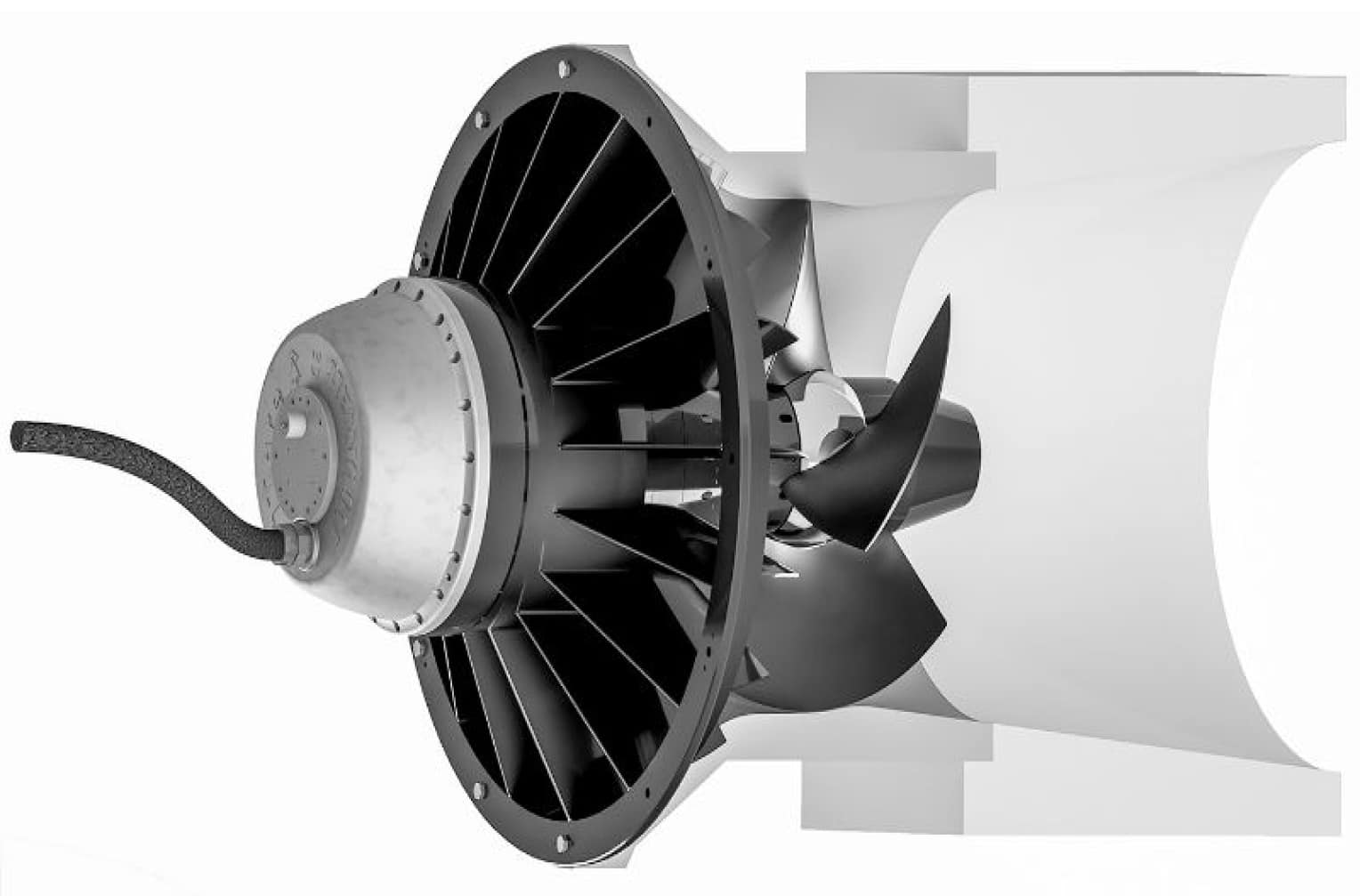

Turbine hydroélectrique T800
Modèle de 6 à 55 kW
Type bulbe Kaplan à réglages hydrauliques fixes
Puissance nominale 6 à 55 kW selon hauteur et débit
Débit nominal de 250 l/s à 1400 l/s
Hauteur de chute nominale de 1,2 à 8,0 m
Générateur haut rendement intégré à aimants permanents triphasé 400 V 50 Hz (60 Hz sur demande)
Spécificités
Ultra compacte, elle s’intègre dans des environnements existants ou à rénover avec une grande souplesse d’installation
Immergée, elle est invisible et silencieuse
Robuste, elle s’inscrit dans la durée
Standardisée, elle permet une rentabilité pour vos projets de basses chutes
Décarbonée par nature, elle répond aux enjeux climatiques actuels
Dimensionnement
La hauteur de chute et le débit définissent la puissance disponible de chaque projet :
feffe
- Une étude permet d’identifier la hauteur de chute et le débit turbinable
- Les réglages des pales et directrices sont personnalisés pour s’adapter à ces caractéristiques
- Les générateurs sont dimensionnés en fonction de la puissance et de la vitesse de rotation
- Corps de turbine en acier traité anticorrosion et inox
- Pales d’hélice en bronze marine
- Stator et rotor résinés étanches
- Rallonges possibles en béton et en polyester
- Horizontalement
- Verticalement
- Inclinée
Toujours associée à son cône d’aspiration en béton (fourni avec la turbine) ; au delà d’un certain débit, une rallonge de cône est nécessaire (en option)
Pour éviter les entrées d’air, le cône et sa rallonge doivent être complètement immergés en aval sous au moins 20 cm d’eau
Un dégrillage et une vanne adaptée doivent être installés en amont de la turbine
La turbine doit être placée dans une chambre d’eau d’un volume suffisant et doit disposer d’une hauteur de chute minimum au dessus d’elle afin d’éviter les phénomènes de vortex
Plusieurs turbines de puissances différentes peuvent être installées en parallèle pour optimiser les variations saisonnières de débit
La turbine produit directement du courant alternatif 400 V triphasé / 50 Hz (60 Hz en option) au normes réseau pour les caractéristiques du site (hauteur nette et débit) pour lesquels elle a été définie
L’énergie peut être directement utilisée sur un équipement électrique en îlotage (hors réseau distributeur).
Pour une connexion au réseau (autoconsommation ou revente), nous proposons une armoire de régulation et de couplage
La production d’énergie triphasée impose que l’installation destinataire soit triphasée et équilibrée
Le raccordement au réseau nécessite l’obtention d’autorisations et/ou de contrats avec le distributeur selon les réglementations et normes nationales en vigueur
Accompagnement intégral et financement de votre projet
Etude de faisabilité/ potentiel
Démarche administrative
Cahier des charges et financement
Déploiement
Support et maintenance
Applications
Découvrez comment intégrer nos solutions à tous vos projets.
Étude de cas

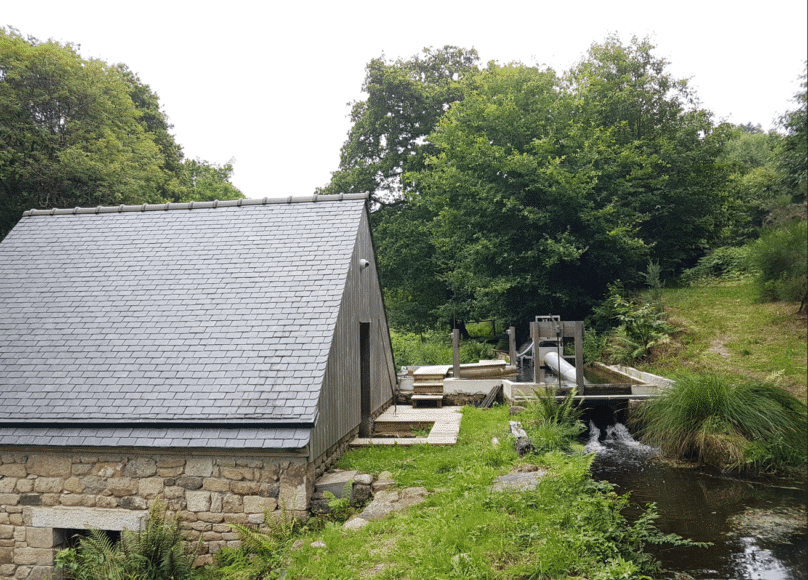

Le moulin Neuf
Monsieur Montel nous a contacté en 2014 pour lancer son projet hydroélectrique.
Situé dans le Morbihan, sur les rives de la rivière Le Loc’h, le moulin Neuf présente un potentiel intéressant pour l’installation de deux turbines T800.
