Turbine hydroélectrique T1300
Modèle de 24 à 130 kW
Type bulbe Kaplan à réglages hydrauliques fixes
Puissance nominale 24 à 130 kW selon hauteur et débit
Débit nominal de 700 l/s à 4000 l/s
Hauteur de chute nominale de 1,2 à 7,0 m
Générateur haut rendement intégré à aimants permanents triphasé 400 V 50 Hz (60 Hz sur demande)
Spécificités
Ultra compacte, elle s’intègre dans des environnements existants ou à rénover avec une grande souplesse d’installation
Immergée, elle est invisible et silencieuse
Robuste, elle s’inscrit dans la durée
Standardisée, elle permet une rentabilité pour vos projets hydroélectriques de basses chutes
Décarbonée par nature, elle répond aux enjeux climatiques actuels
Dimensionnement
La hauteur de chute et le débit définissent la puissance disponible de chaque projet :
feffe
- Une étude permet d’identifier la hauteur de chute et le débit turbinable
- Les réglages des pales et directrices sont personnalisés pour s’adapter à ces caractéristiques
- Les générateurs sont dimensionnés en fonction de la puissance et de la vitesse de rotation
- Corps de turbine en acier traité anticorrosion et inox
- Pales d’hélice en bronze marine
- Stator et rotor résinés étanches
- Rallonges possibles en béton et en polyester
- Horizontalement
- Verticalement
- Inclinée

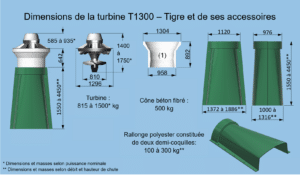

Toujours associée à son cône d’aspiration en béton (fourni avec la turbine). Au delà d’un certain débit, une rallonge de cône est nécessaire (en option)
Pour éviter les entrées d’air, le cône et sa rallonge doivent être complètement immergés en aval sous au moins 30 cm d’eau
Un dégrillage et une vanne adaptée doivent être installés en amont de la turbine
La turbine doit être placée dans une chambre d’eau d’un volume suffisant et doit disposer d’une hauteur de chute minimum au dessus d’elle afin d’éviter les phénomènes de vortex
Plusieurs turbines de puissances différentes peuvent être installées en parallèle pour optimiser les variations saisonnières de débit
La turbine produit directement du courant alternatif 400 V triphasé / 50 Hz (60 Hz en option) au normes réseau pour les caractéristiques du site (hauteur nette et débit) pour lesquels elle a été définie
L’énergie produite est renvoyée sur le réseau via notre armoire de régulation et de couplage
La production d’énergie triphasée impose que l’installation destinataire soit triphasée et équilibrée
Le raccordement au réseau nécessite l’obtention d’autorisations et/ou de contrats avec le distributeur selon les réglementations et normes nationales en vigueur
Accompagnement intégral et financement de votre projet
Etude de faisabilité/ potentiel
Démarches administratives
Cahier des charges/ Financement
Déploiement
Support et maintenance
